排线丨FFC排线和FPC排线的区别

什么是排线

排线，也叫软性电路板（FPC）。它按照所属行业规范规定排线规则、线序、线色、线号等，用于活动部件及活动区域内的数据传输，如电脑内

部主板连接硬盘、光驱的数据线，手机主板连接显示屏的数据线，还有连接设备之间的数据线都统称排线。排线主要分两端圆头(简称R-FFC，

用于直接焊接)和两端扁平(简称FFC，用于插入插座)两种。最适合于移动部件与主板之间、板对板之间、小型化电器设备中作数据传输线缆之

用。由于FFC线缆的价格成本优于FPC(柔性印刷电路),所以它的应用将变得愈加广泛。在大多数使用FPC的地方基本上都可以用FFC取而代之。

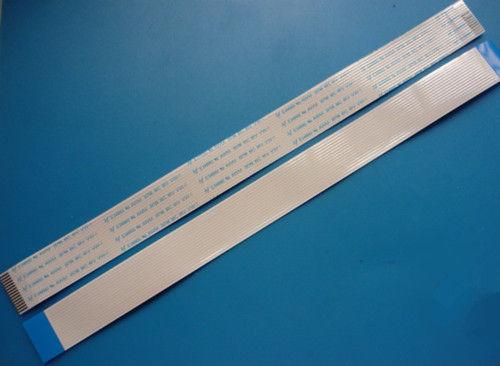

什么是FFC排线

FFC排线又称：柔性扁平线缆，可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。

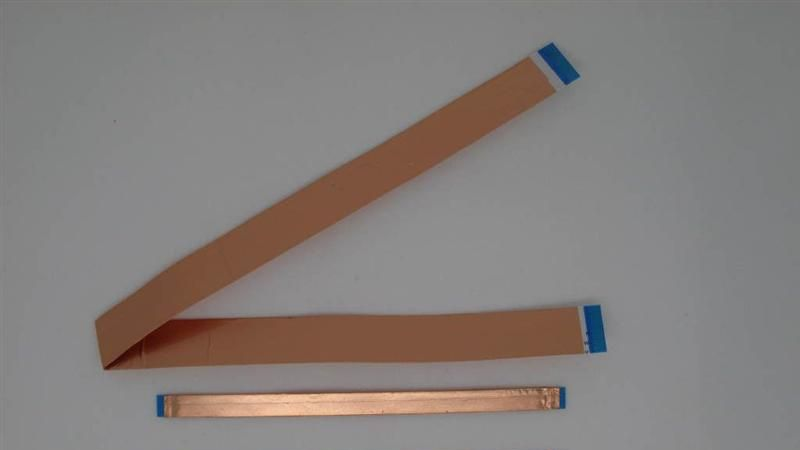

什么是FPC排线

FPC排线就是可在一定程度内弯曲的连接线组，FPC按功能分，可分为很多种，如FPC天线、FPC触摸屏、FPC电容屏等，FPC排线就是其中的一种。FPC排线的功能就在于连接两款相关的零件或产品。现在，很多产品都用到了排线，因为它具有一定的可曲折性，在打印机、手机、笔记本等很多产品中都已采用FPC排线。

FFC排线和FPC排线的区别

从他们的制造上面来讲的话，他们线路形成的方式是不同的:

FFC排线：FFC是用上下两层绝缘箔膜中间夹上扁平铜箔,成品较简单,厚度较厚。

FPC排线：是用化学蚀刻的方式把FCCL(柔性覆铜箔)处理得到线路走型不同单面双面以及多层结构的柔性线路板。

从价格上说，自然FFC排线便宜得多，考虑到生产成本的话，更多企业更喜欢使用FFC排线的相关设计。
